Réparer les connecteurs d'un viseur à prisme AE (ME) pour Bronica SQ-AI

Votre posemètre de votre viseur AE affiche insolemment ERR et toutes les manipulations préconisées par le mode d'emploi n'y changent rien... oh désespoir. Les griffes de contact de votre viseur avec les broches en laiton du dos sont sans doute devenues trop lâches avec le temps et ne font plus contact. Cela empêche le dos de communiquer la sensibilité du film au viseur... Si elles font un petit bruit de cliquetis en retournant le viseur, alors ne cherchez plus !
Pas de panique, la réparation est assez simple.
Le seul outil nécessaire à cette manipulation est un petit tournevis cruciforme PH#00 que l'on trouve dans les magasins de bricolage.
  1. Placez le viseur face à vous et retourné sur le dos, avec l’oculaire vers vous [Image 1].
  2. Vous voyez alors les deux griffes de contact, installées dans une plaque fixée sur le viseur.
  3. Enlevez les 4 vis à chaque coin de cette petite plaque (sans toucher aux autres vis) [Image 1: les autre flèches]. Prélevez-les et rangez les précieusement dans un boitier.
  4. Soulevez la plaque de vous vers le fond (sud vers nord) et non latéralement (est-ouest) ! Procédez doucement mais pas de panique, l'intérieur est bien fixé et aucun ressort ne va sortir tel un un diable de sa boîte [image 2, 3].
  5. Le couvercle ainsi démonté et retourné fait apparaître deux lames en forme de L fixées chacune par une vis [images 4, 5, 6]. Desserrez chaque vis sans les enlever et vous pourrez faire pivoter les lames vers l'extérieur. Ces lames devraient normalement appuyer sur les griffes sous les encoches en plastic mais avec le temps, elles se sont distendues et un jeu s'est installé. Une fois pivotées, vous pourrez les remettre à plat en appuyant doucement dessus et les remettre en place. Vérifiez bien que les lames appuient maintenant bien sur les griffes et que ces dernières sont poussées par les lames.
  6. Resserrez les vis au dessus des lames et remontez le cache sur le prisme.
  7. L'opération est terminée.
Après avoir remonté le prisme sur votre Bronica, le message ERR devrait avoir disparu. Cela marche aussi pour les viseurs ME.

Cette notice est largement inspirée de cette page: https://www.photography-forum.org/threads/bronica-sq-me-prism-finder-fix.139050/

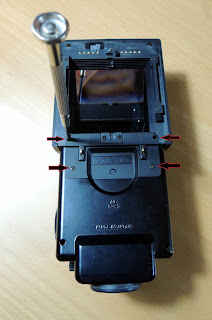

Image 1. Le viseur retourné, viseur vers vous, avec les quatre vis à démonter. On voit les deux griffes au milieu.

Image 2. Zoom sur la plaque à enlever.

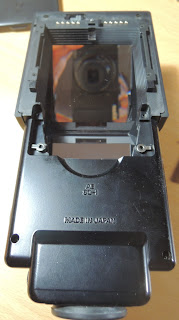

Image 3. La plaque est démontée.

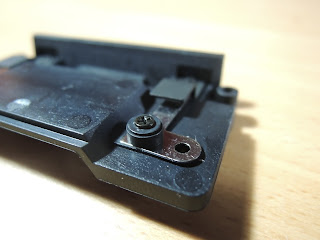

Image 4. La lame de droite avec la vis à desserrer.

Image 5. Lame de gauche.

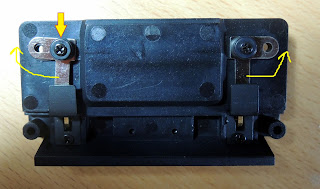

Image 6. Vue d'ensemble.
